寶雞鋼制閘門安裝指導 BFZ型不銹鋼方閘門 生產技術說明

人字閘 液壓翻板閘門產品介紹:

液壓壩是一項水利科技***成果,針對各種水利、地質條件下研發的***活動壩,是一種***安全的擋(泄)水建筑物。

我廠生產的液壓活動壩壩面有三種材質:1.筋混凝土壩面 2.筋混凝土加鋼板壩面  3.低碳合金全鋼壩板。液壓活動壩可抵御任何洪水、砂石及大型漂浮物的沖撞,受力條件好,堅固穩定。

液壓壩的核心部件是液壓系統,我廠的液壓系統都是經過特殊定制處理,采用進口密封圈,這樣液壓系統長期在水下作業不銹蝕,升降壩自如,了整個壩面的安全運行有保障。

液壓壩泄洪能力強,活動壩面放倒后只高出基礎平臺20厘米左右,達到無壩一樣的泄洪效果。即使是千年一遇的特大洪水,也不會對壩體造成損壞。在無電、無動力源的情況下,達到降壩操作。此功能使得部分有特殊行洪要求的河道在面臨大暴雨等***惡劣氣候條件下的安全行洪意義重大,特別適用于偏遠山區無人管理的地區。

鋼閘門——BFZ型不銹鋼方閘門 生產技術說明

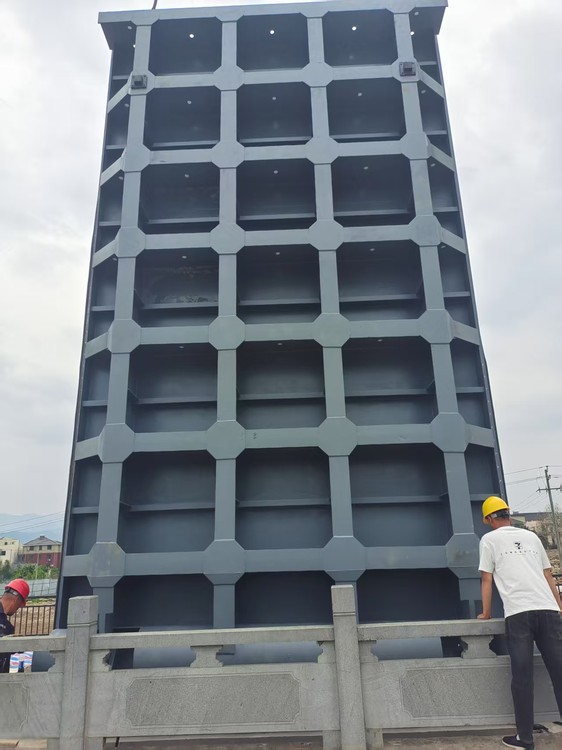

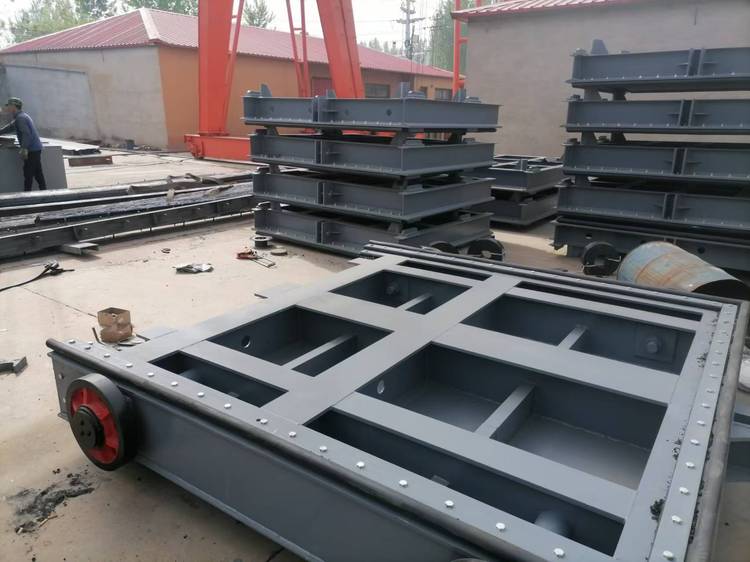

閘門主要由門框、門體、楔緊裝置、密封面等部件組成。(1)門框加工成整體結構,門框兩側導槽精加工后作門體升降的導軌,門框止水面焊接密封條,經龍門刨(或立車)精加工。(2)門體為整體的方形平板,并在迎水面焊接“#”字形的***筋,***筋的數量視閘門規格大小而定。門體止水面焊接密封條并進行精加工,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端設有吊耳。(3)楔緊裝置:為達到閘門的止水效果,閘門兩側設置楔塊。楔塊用不銹鋼制成,用螺栓分別與門體和門框上楔座固定,楔座銑成長孔,便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊,當門體未關到位時或已到位而楔塊尚未楔緊時,需調整全部楔塊。(4)密封面采用銅條分別用螺栓固定在門框和門體上,密封面不銹鋼條固定好之后用龍門刨銑床進行銑削,磨削加工,了門框和門體之間的密切配合。(5)絲桿由圓鋼制成梯形螺紋,其精度達7e級標準  ,螺紋長度比門體行程高度加長200mm,閘門處于關閉位置時,螺紋超出啟閉機50mm,絲桿總長超過5000mm時,需作分段加工,其接頭采用圓鋼加工成內圓孔,并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工,可與相同規格的絲桿互換配合。絲桿下部焊有圓鋼銷套,用銷軸與門體吊耳相連。工作原理——BFZ型不銹鋼閘門由啟閉機帶動啟閉螺母傳動,在梯形螺紋作用下使絲桿帶動閘門門體上下運行,達到截斷或疏通水流作用。

寶雞鋼制閘門安裝指導 BFZ型不銹鋼方閘門 生產技術說明

鋼閘門需要執行哪些技術標準

1.門葉主體結構的鋼板采用Q235-D、型材和非主體結構的鋼板采用Q235-A,底管材料為20號鋼,拐臂選用Q345(16Mn)

2.門體結構外露采用噴鋅防腐,外涂彩色防腐漆

3.兩閘墩內側和閘門相接處采用花崗巖貼面,澆筑一期閘墩混凝土?xí)r預留凹槽,貼面時應以閘門側止水為基準,在閘門啟閉過程中均和貼面接觸良好,以免漏水

4.啟閉機的制作、安裝應符合DL/T 5019-2004《水利水電工程啟閉機制造、安裝及驗收規范》的規定

5.閘門及埋件制作、安裝應符合DL/T 5018-2004《水利水電工程鋼閘門制造、安裝及驗收規范》

6.預埋兩根DN150鍍鋅鋼管,管彎角中心線圓半徑大于500mm,管內布拉線鋼絲繩,線管密封可靠無滲漏

7.每年洪水期到來之前應動作閘門1-2次,確保閘門行洪時能正常啟閉

8.立閘軸的兩側側墻為花崗巖貼面,位于閘門活動區為整塊花崗巖,尺寸大于1.5m*1.5m 9.包含制作、運輸、安裝、調整、調試等所有相關

9.門板材質球墨鑄鐵,門框材質HT200

10.閘框采用雙主立框矩形槽結構,主立框止水條用鑲在主立框槽中的不銹鋼與彈性體組合止水結構,閥門底止水在結構上采用橡膠止水及機加工面硬止水,閘門在設計水頭壓力下,正常滲水量L≤1.2L/min.m

11.鑄鐵非機加工面涂漆符合SDZ014中4級規定

12.閘門中鋼制件及標準件一律進行表面鍍鋅處理,其鍍層厚度不小于0.02mm

13.閘門安裝后傾斜度不大于1/1000,在緊閉狀態下,閘門與閘框封水面間隙不大于0.3mm 6.閘板重7.9噸,閘框重2.133噸 應配套2×10噸啟閉機,啟閉機的技術參數詳見圖紙設計 8.包含制作、安裝、調整、運輸?shù)人邢嚓P(guān)

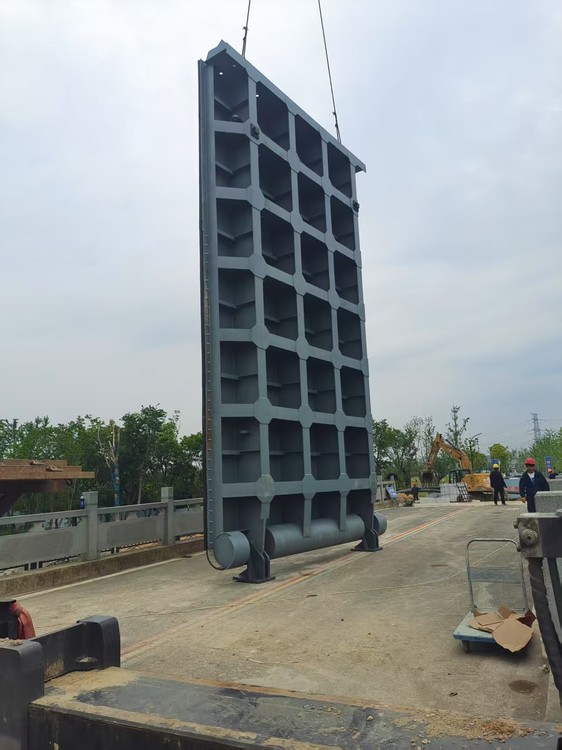

鋼閘門安裝指導
    1、測量主、反軌道厚度的尺寸和閘門的厚度尺寸,三者尺寸之和應小于閘槽的預留尺寸,如小于的話可以準備安裝,如大于的話要設法找原因解決。
    2、看準流水方向和閘門是前止水﹙面板止水﹚還是后止水。
    3、測量、尋找吊點中心線和閘門底止水的位置尺寸,明確閘門的底止水在閘槽的位置。
    4、根據大田水工閘門底止水在閘槽中的位置,把底坎放入閘槽底部,盡量使底止水在底坎面板的中央位置,用水平尺測量底坎面的平整度,水平后開始點焊穩固。
    5、再按出水口寬度和閘門的厚度,確定主軌的位置用垂線吊直主軌面然后把主軌的鋼筋和預埋筋點焊連接穩定。
    6、根據出水口尺寸和閘門的寬度放反軌,其方法和穩定主軌方法一樣。
    7、安裝門楣,按出水口的高度為門楣的底部,門楣的面和迎水面的軌道面相平,然后和預埋鋼筋點焊連接。
    8、都點焊連接住后,再重新測量出水口的寬高和門槽的寬度,如都符合圖紙要求的尺寸,就開始焊接穩固;如有不符,調整后焊接穩固。
    9、焊接穩固好后,可以順閘門試裝,試裝順利吊起閘門,按二期預留的尺寸支盒子板準備進行灌注混凝土;試裝不順利找出問題,調整好再灌注混凝土。
